TVT 1 kW – Turbine à vapeur 1 kw

Thermodynamique Turbines

TVT 1 kWTurbine à vapeur 1 kw

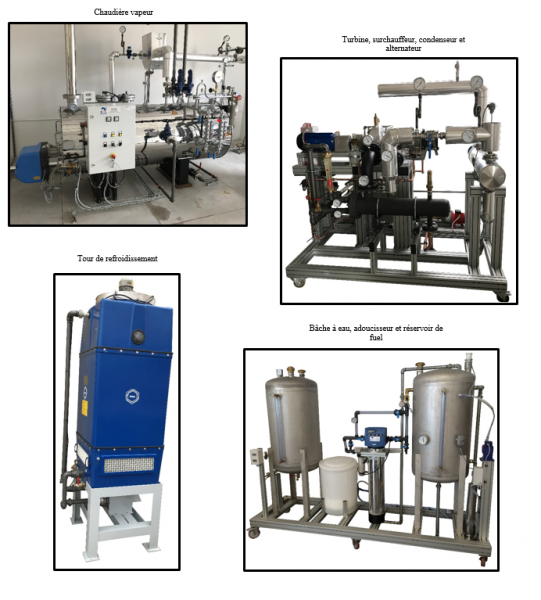

L’unité turbine à vapeur comprend une chaudière vapeur, un groupe d’utilité et un ensemble turbine -alternateur de production d’électricité. Le banc est livré complet, instrumenté comprenant du matériel de sécurité, de contrôle et de mesure.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude d’une installation de turbine à vapeur et du cycle de Rankine, influence des paramètres de fonctionnement sur l’efficacité
  • Influence de l’utilisation d’un surchauffeur en amont de la turbine (vapeur surchauffée ou saturée)
  • Mise en service, réglages et maintenance
  • Production d’électricité et mesure de tous les paramètres de fonctionnement (température, débit, pression)
  • Tracé de cycle sur diagramme de Mollier et calcul des puissances thermiques sur chaque élément (chaudière, surchauffeur, turbine, condenseur)
  • Etude d’une tour de refroidissement ouverte et de la transformation sur diagramme psychrométrique
  • Bilan et rendement énergétique de l’installation.
  • Etude de la combustion sur le bruleur fioul de la chaudière (nécessite un analyseur de combustion non fourni)
  • Compréhension et identification des composants spécifiques pour les réseaux de vapeur
  • Etude et réglage d’une poste de traitement d’eau par adoucisseur et pompe doseuse (injection d’anti oxygène et biocide)
Applications pédagogiques
  • Etude d’une installation de turbine à vapeur et du cycle de Rankine, influence des paramètres de fonctionnement sur l’efficacité
  • Influence de l’utilisation d’un surchauffeur en amont de la turbine (vapeur surchauffée ou saturée)
  • Mise en service, réglages et maintenance
  • Production d’électricité et mesure de tous les paramètres de fonctionnement (température, débit, pression)
  • Tracé de cycle sur diagramme de Mollier et calcul des puissances thermiques sur chaque élément (chaudière, surchauffeur, turbine, condenseur)
  • Etude d’une tour de refroidissement ouverte et de la transformation sur diagramme psychrométrique
  • Bilan et rendement énergétique de l’installation.
  • Etude de la combustion sur le bruleur fioul de la chaudière (nécessite un analyseur de combustion non fourni)
  • Compréhension et identification des composants spécifiques pour les réseaux de vapeur
  • Etude et réglage d’une poste de traitement d’eau par adoucisseur et pompe doseuse (injection d’anti oxygène et biocide)
Descriptif technique
  • Chaudière à vapeur

Chaudière à présence permanente avec sécurités

Coffret de commande avec signalisation des alarmes par sirène

Pression d’utilisation 10 bars-Brûleur fioul

  • Turbine vapeur

Turbine à vapeur 1kW

Vitesse de rotation : 3000rpm

Pression d’alimentation : 10 bars

Régulateur de vitesse et de sécurité

Vanne de coupure d’alimentation

  • Alternateur

Raccordement mécanique direct à la turbine

Production : 1000W-50hz à 3000tr/min

Contrôle de la production par potentiomètre

Dissipation de l’énergie sur résistances électriques

  • Tour de refroidissement

Tour ouverte avec ventilation forcée

Circuit d’eau en continu débit 7m3/h

Echangeur tubulaire (eau dans les tubes)

Récupération des condensats vers la bâche à eau par pompe centrifuge

Volume : 250L-Matériau : Acier inoxydable

Contrôles : niveau, température

Chauffage par la vapeur avec buse d’injection

Pompe d’alimentation chaudière haute pression

Utilités et dimensions
  • Alimentation électrique : 400 VAC triphasé+N+T-40A
  • Alimentation en eau : réseau (3 bars-15L/min)
  • Evacuation des Fumées : chaudière
  • Conduits de décharge des soupapes
  • Evacuation eaux usées
