TCF 025 – Banc de chaudière au sol fioul

Énergétique Thermique

TCF 025Banc de chaudière au sol fioul

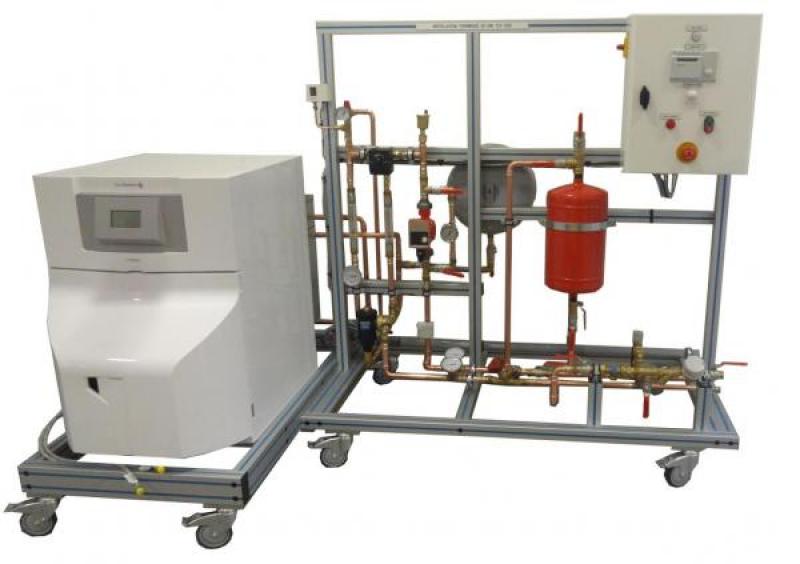

Le banc TCF025 permet l’étude d’une installation de chauffage domestique, il est composé d’un système de production (chaudière fioul au sol), d’un circuit avec vanne de régulation par vanne trois voies et d’un coffret électrique intégrant un régulateur de chauffage numérique. La chaudière chauffe l’eau du circuit à un

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Identification des composants d’un circuit de chauffage avec chaudière au sol fioul et un circuit de régulation
  • Mise en service d’une installation de chauffage et vérification du fonctionnement
  • Réglage du système et relevés de mesure de base (températures, pressions, débits)
  • Mesures avancées et calcul des puissances mises en jeu et des consommations
  • Etude des transferts thermiques
  • Etude et réglage d’un système de régulation par vanne trois voies
  • Etude de la combustion sur un bruleur fonctionnant au fioul
Applications pédagogiques
  • Identification des composants d’un circuit de chauffage avec chaudière au sol fioul et un circuit de régulation
  • Mise en service d’une installation de chauffage et vérification du fonctionnement
  • Réglage du système et relevés de mesure de base (températures, pressions, débits)
  • Mesures avancées et calcul des puissances mises en jeu et des consommations
  • Etude des transferts thermiques
  • Etude et réglage d’un système de régulation par vanne trois voies
  • Etude de la combustion sur un bruleur fonctionnant au fioul
Descriptif technique

1. Un débitmètre 160-1600L/h sur la branche de mélange de la vanne trois voies2. Un circulateur 25-80 avec kit manométrique3. Un thermomètre à cadran 0/120°C sur le circuit de départ vers la dissipation4. Un pot d’injection volume 12L avec vannes d’isolement, vanne de vidange et vanne de purge d’airLe banc est composé des éléments suivants :5. Un chaudière fioul au sol à condensation de puissance 23KW6. Une soupape de sécurité chauffage tarée à 3 bars avec manomètre7. Un pressostat de sécurité manque d’eau8. Un débitmètre 160-1600L/h sur le départ de la chaudière9. Un thermomètre à cadran 0/120°C sur le départ chaudière10. Une vanne trois voies avec servo moteur électrique installée en mélange

Utilités et dimensions
  • Alimentation électrique : 230 Vac – 50 Hz – 10 A
  • Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
  • Alimentation en eau : remplissage – 2 bars
  • Evacuation des Fumées : Diamètre 80mm
  • Alimentation en Combustible : fioul
