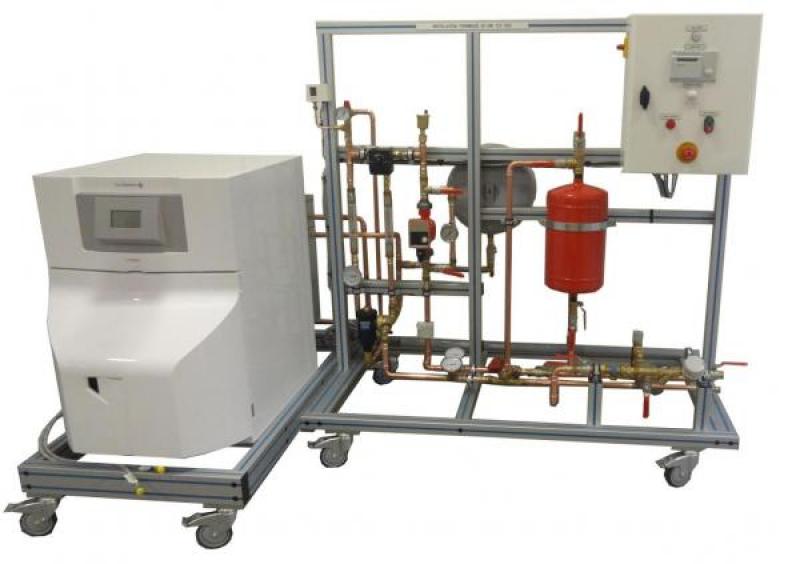

TCF 026Chaudière au sol gaz

• Identification des composants d’un circuit de chauffage avec chaudière au sol gaz et un circuit de régulation
• Mise en service d’une installation de chauffage et vérification du fonctionnement
• Réglage du système et relevés de mesure de base (températures, pressions, débits)
• Mesures avancées et calcul des puissances mises en jeu et des consommations
• Etude des transferts thermiques
• Etude et réglage d’un système de régulation par vanne trois voies
• Etude de la combustion sur un bruleur fonctionnant au gaz

Le banc est composé des éléments suivants :
1. Une chaudière au gaz à condensation de puissance 23KW
2. Une soupape de sécurité chauffage tarée à 3 bars avec manomètre
3. Un pressostat de sécurité manque d’eau
4. Un débitmètre 160-1600L/h sur le départ de la chaudière
5. Un thermomètre à cadran 0/120°C sur le départ chaudière
6. Une vanne trois voies avec servo moteur électrique installée en mélange

• Un débitmètre 160-1600L/h sur la branche de mélange de la vanne trois voies
  8. Un circulateur 25-80 avec kit manométrique
  9. Un thermomètre à cadran 0/120°C sur le circuit de départ vers la dissipation
  10. Un pot d’injection volume 12L avec vannes d’isolement, vanne de vidange et vanne de purge d’air
  11. Une vanne à pression différentielle
  12. deux raccords rapides pour la connexion des systèmes de dissipation
  13. une vanne de réglage du débit de type TA
  14. Un thermomètre à cadran 0/120°C sur le circuit de retour
  15. Un pot dégazeur désemboueur
  16. Un vase d’expansion avec vanne d’isolement
  17. une ligne d’alimentation en eau avec vanne d’arrêt, compteur, filtre et clapets disconnecteur
  18. coffret électrique :
  Le banc comporte un coffret électrique conforme aux normes en vigueur (sectionneur général, voyant sous tension, bouton arrêt d’urgence et disjoncteur différentiel). Il est équipé de commutateur permettant de mettre en marche les différents composants (pompes, chaudière…). Il comprend également un régulateur de chauffage numérique et un potentiomètre de simulation de la température extérieure.
  19. Structure
  Le système est installé sur un châssis en profilé aluminium anodisé équipé de quatre roulettes directionnelles à frein

• Alimentation électrique : 230 Vac – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Alimentation en eau : remplissage – 2 bars
• Evacuation des Fumées : Diamètre 80mm
• Alimentation en Combustible : gaz
• Dimensions: (LxlxH mm): 2300 x 1200 x 1540
• Poids (Kg): 250
