TCF 102Banc de chaudière murale

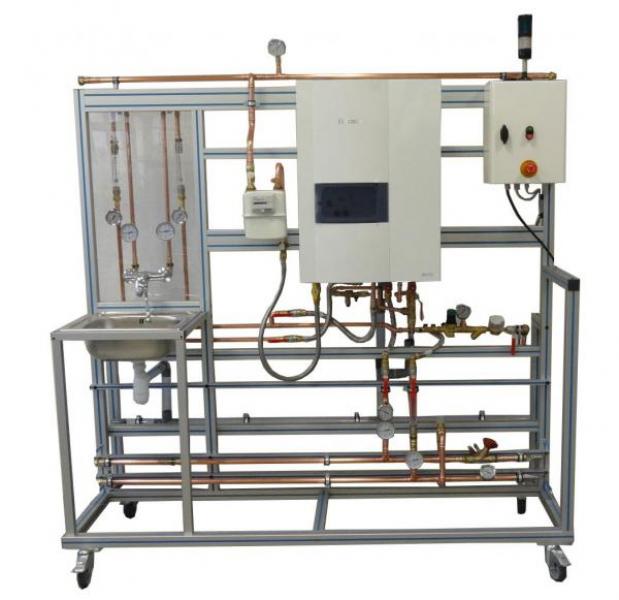

Le banc TCF102 permet l’étude d’une chaudière murale gaz. L’installation comprend un départ de chauffage et une production ECS qui est utilisée sur un évier situé à côté de la chaudière.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Identification des composants d’une installation de chaudière murale
  • Mise en service d’une chaudière gaz
  • Réglage d’une chaudière murale (combustion, régulation, rendement..-nécessite l’analyseur de combustion optionnel)
  • Maintenance d’une chaudière murale
  • Etude thermique d’une installation de chaudière murale (bilans, production de chauffage, production ECS)
  • Etude hydraulique d’une installation ECS (loi des mélanges, débits, températures, pressions…)
Applications pédagogiques
  • Identification des composants d’une installation de chaudière murale
  • Mise en service d’une chaudière gaz
  • Réglage d’une chaudière murale (combustion, régulation, rendement..-nécessite l’analyseur de combustion optionnel)
  • Maintenance d’une chaudière murale
  • Etude thermique d’une installation de chaudière murale (bilans, production de chauffage, production ECS)
  • Etude hydraulique d’une installation ECS (loi des mélanges, débits, températures, pressions…)
Descriptif technique

Chaudière murale :

Version 1 : puissance 24KW environ, ECS micro accumulée, 1 départ chauffage direct, chaudière à condensation

Version 2 : puissance 24KW environ, ECS micro accumulée, 1départ chauffage régulé, chaudière à condensation

Version 3 : puissance 24KW environ, ECS par ballon, 1départ chauffage régulé, chaudière à condensation

Ligne d’alimentation en gaz composée des éléments standards :

  • manomètre de pression 0-60mbars
  • compteur gaz volumétrique
  • vannes d’arrêt avant et après compteur
Utilités et dimensions
  • Alimentation électrique : 230 Vac – 50 Hz – 6 A
  • Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
  • Alimentation en eau : 10 L/min – 2 bars
  • Evacuation d’eau : au niveau du sol
  • Evacuation des Fumées : ventouse Diamètre 60/100mm
  • Alimentation en Combustible : Gaz naturel (butane ou propane possible sur demande)
