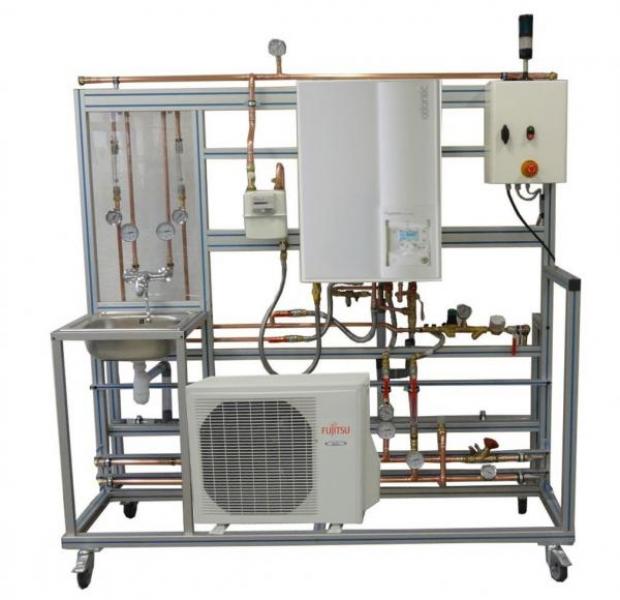

TCF 106Banc de chaudière murale hybride (pac/gaz)

Le banc TCF106 permet l’étude d’une chaudière murale hybride. L’installation comprend un départ de chauffage et une production ECS qui est utilisée sur un évier situé à côté de la chaudière.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants d’une installation de chaudière murale hybride
Mise en service d’une chaudière hybride
Réglage d’une chaudière murale (combustion, régulation, rendement..-nécessite l’analyseur de combustion optionnel, réglage de la pompe à chaleur et des phases de fonctionnement)
Maintenance d’une chaudière murale hybride (maintenance gaz et maintenance d’une PAC)
Etude thermique d’une installation de chaudière murale (bilans, production de chauffage, production ECS)
Etude hydraulique d’une installation ECS (loi des mélanges, débits, températures, pressions…)

Applications pédagogiques

Identification des composants d’une installation de chaudière murale hybride
Mise en service d’une chaudière hybride
Réglage d’une chaudière murale (combustion, régulation, rendement..-nécessite l’analyseur de combustion optionnel, réglage de la pompe à chaleur et des phases de fonctionnement)
Maintenance d’une chaudière murale hybride (maintenance gaz et maintenance d’une PAC)
Etude thermique d’une installation de chaudière murale (bilans, production de chauffage, production ECS)
Etude hydraulique d’une installation ECS (loi des mélanges, débits, températures, pressions…)

Descriptif technique

Chaudière murale hybride :

Puissance mini-nominale chauffage gaz : 4,3 – 12 KW

Puissance sanitaire gaz : 28KW

Puissance calorifique PAC +7°C / +35°C – PCBT 2,96KW

COP PAC +7°C / +35°C – PCBT – 4,34

ECS micro accumulée – 1 départ chauffage direct

Chaudière à condensation

(valeurs données à titre indicatif)

Ligne d’alimentation en gaz composée des éléments standards :
manomètre de pression 0-60mbars
compteur gaz volumétrique
vannes d’arrêt avant et après compteur

Utilités et dimensions

Alimentation électrique : 230 Vac – 50 Hz – 16 A
Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
Alimentation en eau : 10 L/min – 2 bars
Evacuation d’eau : au niveau du sol
Evacuation des Fumées : ventouse diamètre 60/100mm
Alimentation en Combustible : Gaz naturel 23mbars (butane ou propane possible sur demande)
Dimensions: (LxlxH mm): 2000 x 740 x 1950
Poids (Kg): 210
