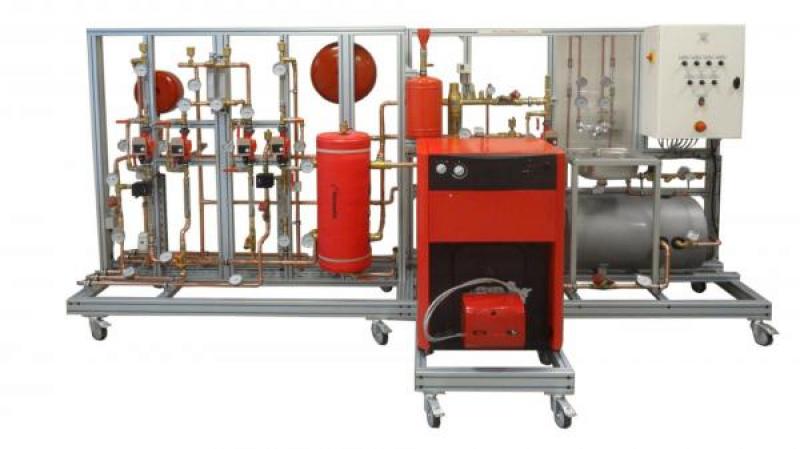

TCF 200Installation thermique domestique

Le banc TCF200 permet l’étude d’une installation de chauffage domestique, il est composé d’un système de production (chaudière fioul au sol), d’un circuit primaire avec les composants standards (désemboueur, circulateur…), d’un circuit secondaire « plancher chauffant » avec vanne de régulation par vanne trois voies, d’

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants et des circuits d’un système de chauffage domestique :

circuit primaire chauffage
circuit secondaire plancher chauffant avec V3V
circuit secondaire radiateur avec V3V
circuit secondaire aérotherme avec échangeur à plaques
circuit ECS par ballon avec échangeur.

le circuit primaire comporte les éléments suivants:

une chaudière fonctionnant au fioul, plage de puissance : 22 à 25KW

contenance en eau : 103L

un bruleur fioul à air pulsé

puissance du bruleur de 19 à 35KW

deux vannes d’isolement de la chaudière
un débitmètre sur le circuit de départ 250-2500L/h
un thermomètre à cadran 0/120°C sur le circuit de départ
une bouteille de mélange de volume 25L avec jaquette rouge, vanne de vidange et purgeur d’air automatique
un pot d’injection avec entonnoir et jeu de vannes. Volume 12L
un vase d’expansion 25L
un dégazeur désemboueur avec vanne de purge en partie basse et purgeur automatique en partie haute
une soupape de sécurité chauffage tarée à 3 bars
un manomètre de pression
une vanne de réglage du débit (vanne d’équilibrage type TA)
un circulateur 25-60 avec kit manométrique
un thermomètre à cadran 0/120°C sur le circuit de retour

le circuit ECS comporte les éléments suivants:

un ballon ECS avec échangeur de volume 80L
un circulateur ECS avec kit manométrique
une vanne de réglage du débit (vanne d’équilibrage type TA)
un thermomètre à cadran 0/120°C en entrée de l’échangeur, en sortie de l’échangeur et ballon
une ligne d’alimentation en eau avec vanne d’arrêt, compteur, filtre, réducteur de pression et clapets anti pollution
un circuit d’eau froide avec débitmètre 100-1000L/h, manomètre 0-4 bars et thermomètre à cadran 0/120°C
un circuit d’eau chaude avec débitmètre 100-1000L/h, manomètre 0-10 bars et thermomètre à cadran 0/120°C
un mitigeur mélangeur

le circuit de dissipation N°1 (radiateur) comporte les éléments suivants:

un circulateur 25-60 avec kit manométrique
une vanne trois voies installée en répartition
une vanne de réglage du débit (vanne d’équilibrage type TA) sur le retour
une sonde de départ pour la régulation
trois thermomètres à cadran 0/120°C
deux débitmètres 160-1600L/h
deux purgeurs sur les points hauts du circuit
deux raccords rapides pour la connexion des systèmes de dissipation
