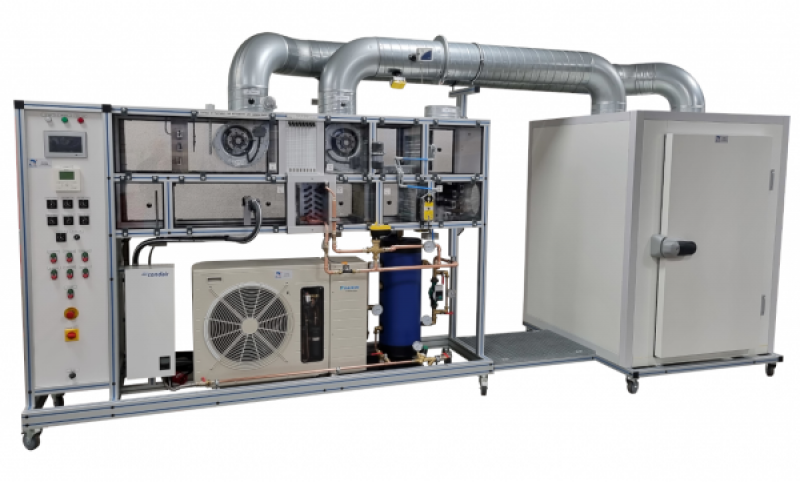

CRA 535Centrale de traitement d'air instrumentée avec caisson
La centrale de traitement d’air pédagogique (CTA) intègre les éléments suivants :
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’une centrale de traitement d’air et d’un groupe d’eau glacée.
- Mise en service et contrôles de fonctionnement d’une centrale.
- Mesures des paramètres de fonctionnement (température d’air, hygrométrie de l’air, vitesse de l’air, pression différentielle).
- Etude des échanges thermiques et transformation de l’air (batterie chaude électrique, batterie froide à eau, humidificateur).
- Tracé du cycle de l’air sur un diagramme psychrométrique.
- Tracé de la courbe caractéristique du ventilateur (pression en fonction du débit)
- Etude du cycle frigorifique et tracé du cycle sur un diagramme enthalpique
- Régulation automatique des conditions dans une chambre d’ambiance
- Acquisition de données par des capteurs électroniques
- Caisson d’air neuf
Air neuf avec résistances de simulation de température d’entrée
Résistances de chauffage à ailettes
Puissance : 2500W
Puissance réglable de 0 à 100%
2. Registre de mélange
Registre de mélange avec commande électrique. Le registre est composé de 3 volets : air neuf, air extrait et air repris
3. Filtration
Un filtre grossier
Un filtre fin
4. Batterie froide à eau
Batterie froide à ailettes placée dans la gaine de traitement de l’air.
Bac de récupération des condensats en partie basse
5. Groupe d’eau glacée et réseau hydraulique
Groupe d’eau glacée avec condensation à air
Ballon tampon pour éviter les courts cycles
Réseau hydraulique avec vanne trois voies pour la régulation et instrumentation (sondes de température et débitmètre)
6. Humidificateur à vapeur
Débit de vapeur réglable: 0.4 à 4Kg/h
Rampe de vapeur en acier inoxydable
Récupération des condensats dans un bac
7. Batterie électrique de chauffage
Pare gouttelettes en acier inoxydable en amont
Résistances de chauffage à ailettes
Puissance : 1500W
Puissance réglable de 0 à 100%
8. Ventilateur de soufflage
Ventilateur avec moteur intégré
Variation de vitesse de 20% à 100%
9. Ventilateur de reprise
Ventilateur avec moteur intégré
Variation de vitesse de 20% à 100%
10. Caisson d’ambiance
Dimensions intérieures 1.2×1.2×1.6m
Paroi isolée épaisseur 60mm
Porte d’accès avec barre anti panique11. Instrumentation
1 manomètre à huit colonnes d’eau pour la mesure des pressions statiques sur la veine
6 sondes combinées température/hygrométrie sur le réseau
1 capteur HP sur le circuit frigorifique du GEG
1 capteur BP sur le circuit frigorifique du GEG
4 sondes thermocouple sur le réseau frigorifique pour tracer le cycle
2 systèmes de mesure de débit d’air fixes (soufflage et reprise)
4 Puissances électriques (résistance air neuf, résistance traitement, GEG et humidificateur)
Toutes les mesures excepté le manomètre à colonne d’eau sont affichées sur un écran tactile 7 pouces sur le coffret électrique
12. Châssis en profilés aluminium vissé
La structure est en profilé aluminium anodisé vissé équipé de roulettes directionnelles avec frein
Panneaux latéraux de la gaine de traitement transparents et démontables avec trous pour l’insertion des sondes des appareils de mesure portables.
13. Coffret électrique de l’installation :
La machine comporte un coffret électrique conforme aux normes européennes. Il contient au minimum :
-un sectionneur général d’alimentation
-un disjoncteur différentiel 30mA
-le relayage et les disjoncteurs nécessaires au fonctionnement
-la boutonnerie et les voyants nécessaires au fonctionnement
-un bouton d’arrêt d’urgence
-Sept potentiomètres gradués de 0 à 100% pour le pilotage de :
-ventilateur de soufflage
-humidificateur
-batterie chaude de traitement
-batterie de simulation d’air neuf
-vanne trois voies
-registre
-Ventilateur de reprise
- Alimentation électrique : 400 Vac – 50 Hz – 32 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Alimentation en eau : 3 L/min – 2 bars
- Evacuation d’eau : au niveau du sol
- Dimensions: (LxlxH mm): 5000 x 1600 x 2500
- Poids (Kg): 450
Applications pédagogiques
- Identification des composants d’une centrale de traitement d’air et d’un groupe d’eau glacée.
- Mise en service et contrôles de fonctionnement d’une centrale.
- Mesures des paramètres de fonctionnement (température d’air, hygrométrie de l’air, vitesse de l’air, pression différentielle).
- Etude des échanges thermiques et transformation de l’air (batterie chaude électrique, batterie froide à eau, humidificateur).
- Tracé du cycle de l’air sur un diagramme psychrométrique.
- Tracé de la courbe caractéristique du ventilateur (pression en fonction du débit)
- Etude du cycle frigorifique et tracé du cycle sur un diagramme enthalpique
- Régulation automatique des conditions dans une chambre d’ambiance
- Acquisition de données par des capteurs électroniques
Descriptif technique
- Caisson d’air neuf
Air neuf avec résistances de simulation de température d’entrée
Résistances de chauffage à ailettes
Puissance : 2500W
Puissance réglable de 0 à 100%
2. Registre de mélange
Registre de mélange avec commande électrique. Le registre est composé de 3 volets : air neuf, air extrait et air repris
3. Filtration
Un filtre grossier
Un filtre fin
4. Batterie froide à eau
Batterie froide à ailettes placée dans la gaine de traitement de l’air.
Bac de récupération des condensats en partie basse
5. Groupe d’eau glacée et réseau hydraulique
Groupe d’eau glacée avec condensation à air
Ballon tampon pour éviter les courts cycles
Réseau hydraulique avec vanne trois voies pour la régulation et instrumentation (sondes de température et débitmètre)
6. Humidificateur à vapeur
Débit de vapeur réglable: 0.4 à 4Kg/h
Rampe de vapeur en acier inoxydable
Récupération des condensats dans un bac
7. Batterie électrique de chauffage
Pare gouttelettes en acier inoxydable en amont
Résistances de chauffage à ailettes
Puissance : 1500W
Puissance réglable de 0 à 100%
8. Ventilateur de soufflage
Ventilateur avec moteur intégré
Variation de vitesse de 20% à 100%
9. Ventilateur de reprise
Ventilateur avec moteur intégré
Variation de vitesse de 20% à 100%
10. Caisson d’ambiance
Dimensions intérieures 1.2×1.2×1.6m
Paroi isolée épaisseur 60mm
Porte d’accès avec barre anti panique11. Instrumentation
1 manomètre à huit colonnes d’eau pour la mesure des pressions statiques sur la veine
6 sondes combinées température/hygrométrie sur le réseau
1 capteur HP sur le circuit frigorifique du GEG
1 capteur BP sur le circuit frigorifique du GEG
4 sondes thermocouple sur le réseau frigorifique pour tracer le cycle
2 systèmes de mesure de débit d’air fixes (soufflage et reprise)
4 Puissances électriques (résistance air neuf, résistance traitement, GEG et humidificateur)
Toutes les mesures excepté le manomètre à colonne d’eau sont affichées sur un écran tactile 7 pouces sur le coffret électrique
12. Châssis en profilés aluminium vissé
La structure est en profilé aluminium anodisé vissé équipé de roulettes directionnelles avec frein
Panneaux latéraux de la gaine de traitement transparents et démontables avec trous pour l’insertion des sondes des appareils de mesure portables.
13. Coffret électrique de l’installation :
La machine comporte un coffret électrique conforme aux normes européennes. Il contient au minimum :
-un sectionneur général d’alimentation
-un disjoncteur différentiel 30mA
-le relayage et les disjoncteurs nécessaires au fonctionnement
-la boutonnerie et les voyants nécessaires au fonctionnement
-un bouton d’arrêt d’urgence
-Sept potentiomètres gradués de 0 à 100% pour le pilotage de :
-ventilateur de soufflage
-humidificateur
-batterie chaude de traitement
-batterie de simulation d’air neuf
-vanne trois voies
-registre
-Ventilateur de reprise
Utilités et dimensions
- Alimentation électrique : 400 Vac – 50 Hz – 32 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Alimentation en eau : 3 L/min – 2 bars
- Evacuation d’eau : au niveau du sol
- Dimensions: (LxlxH mm): 5000 x 1600 x 2500
- Poids (Kg): 450
