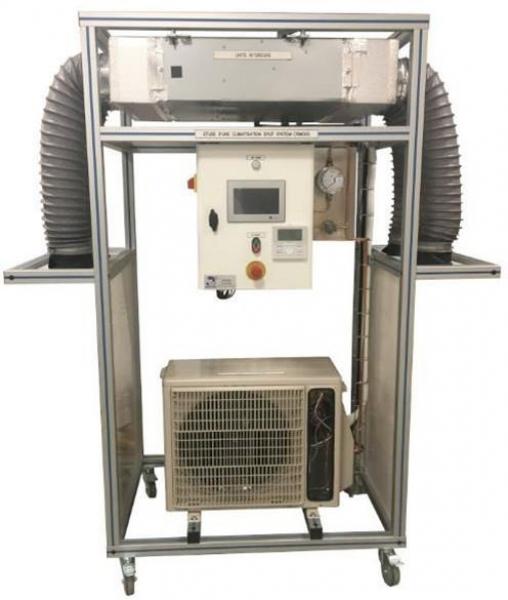

CRM 004Étude de la climatisation gainable
Le banc CRM004 est livré complet, instrumenté avec manuel technique et travaux pratiques. Il est basé sur une climatisation Split système gainable d’une marque rependue sur le marché d’une puissance de 2,5KW (marque ATLANTIC). Les élèves devront dans un premier temps se familiariser avec le système en découvrant les di
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Etude d’une climatisation à éléments séparés (split sytem gainable inverter)
- Identification des composants de l’installation
- Mise en service et fonctionnement d’un système frigorifique
- Mesures des paramètres de fonctionnement (températures, pressions, consommation électrique)
- Opérations de maintenance de base (nettoyage de filtres..)
- Rôle des différents organes
- Bilan thermique sur la partie fluide et sur la partie air
- Climatisation de type split system avec production d’énergie variable (inverter) et réversible (production de chaud ou de froid). Puissance 2.5KW. Fluide frigorifique utilisé : R32
- Bac de récupération des condensats en partie basse
- Capteur de pression BP avec affichage sur l’écran tactile
- Capteur de pression HP avec affichage sur l’écran tactile
- Mesures de températures des points caractéristiques du circuit par sondes fixes de type thermocouple et indication sur l’écran tactile sur le coffret électrique (12 points de mesure)
- Mesure de la puissance électrique consommée et affichage sur l’écran tactile sur le coffret électrique
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
Applications pédagogiques
- Etude d’une climatisation à éléments séparés (split sytem gainable inverter)
- Identification des composants de l’installation
- Mise en service et fonctionnement d’un système frigorifique
- Mesures des paramètres de fonctionnement (températures, pressions, consommation électrique)
- Opérations de maintenance de base (nettoyage de filtres..)
- Rôle des différents organes
- Bilan thermique sur la partie fluide et sur la partie air
Descriptif technique
- Climatisation de type split system avec production d’énergie variable (inverter) et réversible (production de chaud ou de froid). Puissance 2.5KW. Fluide frigorifique utilisé : R32
- Bac de récupération des condensats en partie basse
- Capteur de pression BP avec affichage sur l’écran tactile
- Capteur de pression HP avec affichage sur l’écran tactile
- Mesures de températures des points caractéristiques du circuit par sondes fixes de type thermocouple et indication sur l’écran tactile sur le coffret électrique (12 points de mesure)
- Mesure de la puissance électrique consommée et affichage sur l’écran tactile sur le coffret électrique
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
