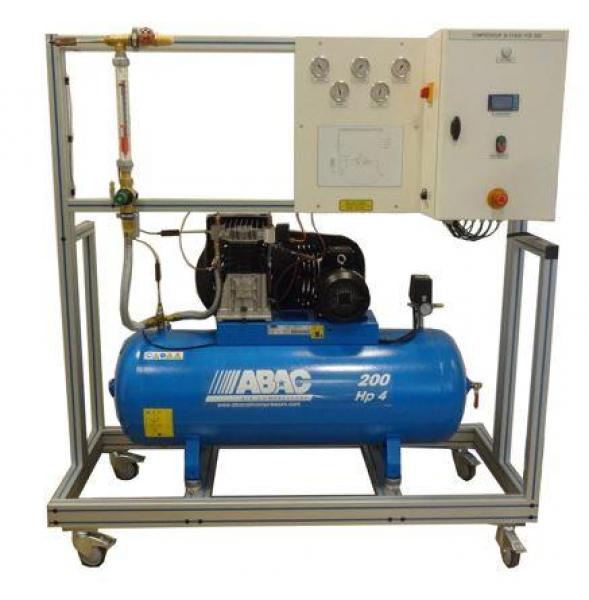

PCB 020Compresseur d'air mono-etage

• Etude d’un compresseur à air mono-étagé
• Calcul de la puissance, du rendement, du travail
• Représentation de la compression sur un diagramme T-S, détermination du coefficient polytropique de compression et du rendement isentropique du compresseur
• Mesure de débits et de pressions
• Rapport débit-pression

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.

• Filtre à air
• Diaphragme avec mesure de pression différentielle

  3. Compresseur d’air
  – Compresseur à piston Mono-étagé
  – Construction suivant les normes CE
  – Volume aspiré à traiter : 15 m3/h
  – Pression maximum : 10 bars
  – Moteur électrique par transmission de courroie
  – Puissance : 1.5 kW
  – Réservoir capacité 90L

• Mesure du débit d’air par débitmètre
  – Détendeur automatique pour la régulation de pression de sortie (3 bars)
  – Débitmètre à flotteur
  – Vanne de réglage en sortie et silencieux d’échappement
• Instrumentation
  – 4 capteurs de température d’air en différents points de l’installation
  – 4 capteurs de pression
  – 1 soupapes de sécurité
  – 1 débitmètre d’air à flotteur
  – 1 wattmètre
  – Afficheur 7" couleur pour les mesures de températures, pressions et wattmètre

• Alimentation électrique : 230 VAC – 50 Hz – 16 A
• Type d’alimentation électrique : 1 phases + Neutre + Terre
• Dimensions: (LxlxH mm): 1800 x 800 x 1900
• Poids (Kg): 300
