PCB 200 – Compresseur d'air bi-etage

Thermodynamique Compresseurs

PCB 200Compresseur d'air bi-etage

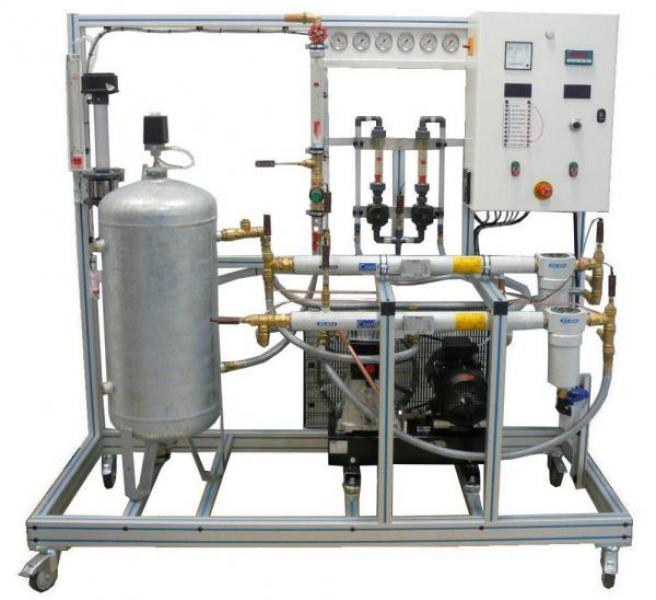

Le banc PCB200 permet d’étudier le principe de fonctionnement d’un compresseur d’air bi-étagé.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Mesure de débit d’air par un diaphragme

Applications pédagogiques

Mesure de débit d’air par un diaphragme

Descriptif technique

1. Filtre à air2. Mesure du débit d’air admission pour diaphragme et manomètre en U

  1. Compresseur d’air
  • Compresseur à piston bi-étagé
  • Volume aspiré à traiter : 39 m3/h
  • Pression maximum : 11 bars
  • Vitesse de rotation 1450 tr/min

4. Moteur électrique

  • Puissance : 4 kW
  • Vitesse de rotation : 3000tr/min
  • Moteur en balance pour mesure du couple
  • Pilotage de la vitesse de rotation par variateur (de 1800 à 3000 tr/min)

5. Echangeur air-eau premier étage

  • Echangeur tubulaire refroidi par eau (échange à contre-courant)
  • Séparateur d’eau avec purgeur automatique en sortie

6. Echangeur air-eau deuxième étage

  • Identique à celui du premier étage
Utilités et dimensions
  • Alimentation électrique : 400 Vac – 50 Hz – 10 A
  • Type d’alimentation électrique : 3 phases + Neutre + Terre.
  • Alimentation en eau : 15 L/min – 2 bars
  • Evacuation d’eau : au niveau du sol
  • Capacité air cuve : 100 L
