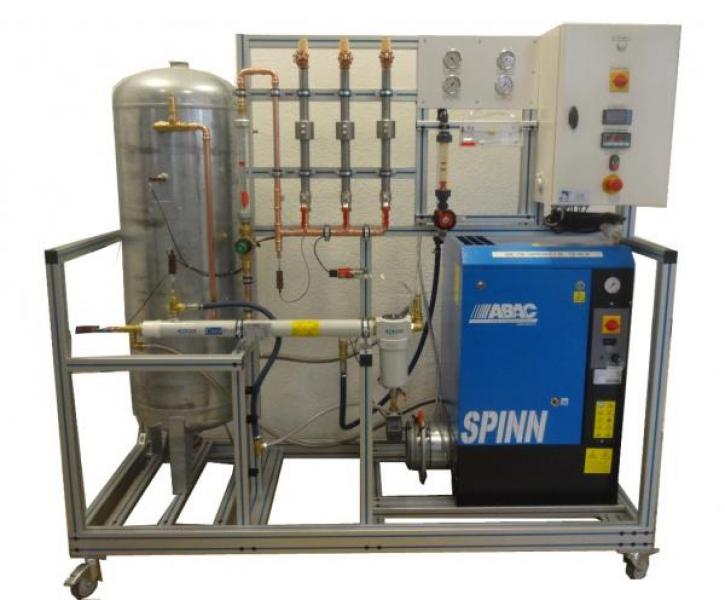

PCB 300 – Banc d'essai d'un compresseur à vis

Thermodynamique Compresseurs

PCB 300Banc d'essai d'un compresseur à vis

Le principe du banc PCB300 est d’étudier le principe de fonctionnement d’un compresseur d’air à vis.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude d’un compresseur à vis
  • Calcul de la puissance, du rendement, du travail
  • Etude des échangeurs air-eau
  • Etude des pertes de charges dans des diaphragmes (aspiration et refoulement)
  • Mesure de débits et de pressions
  • Rapport débit-pression
Applications pédagogiques
  • Etude d’un compresseur à vis
  • Calcul de la puissance, du rendement, du travail
  • Etude des échangeurs air-eau
  • Etude des pertes de charges dans des diaphragmes (aspiration et refoulement)
  • Mesure de débits et de pressions
  • Rapport débit-pression
Descriptif technique
  • Construction suivant les normes CE
  • Volume aspiré à traiter : 17,8 m3/h
  • Pression maximum : 8 bars
  • Puissance : 3 cv
  • Puissance : 2,2 kW
  • Réservoir capacité 270L
  • Echangeur tubulaire refroidi par eau (échange à contre-courant ou à co-courant)
  • Séparateur d’eau avec purgeur automatique en sortie
  • Détendeur automatique pour la régulation de pression de sortie (3 bars)
  • Débitmètre à flotteur
  • 3 diaphragmes en sortie
  • Vanne de réglage en sortie et silencieux d’échappement
Utilités et dimensions
  • Alimentation électrique : 400 VAC – 50 Hz – 20 A
  • Type d’alimentation électrique : 3 phases + Neutre + Terre
  • Alimentation en eau : 15 L/min –3 bars
  • Evacuation d’eau : au niveau du sol
