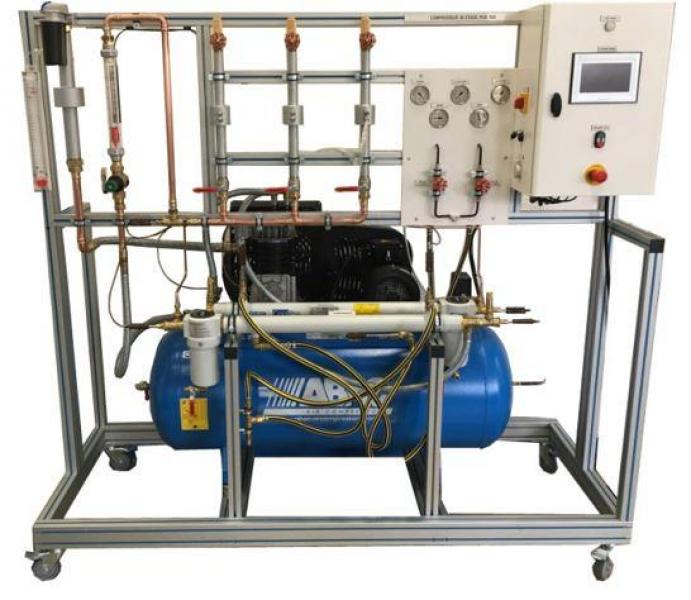

PCB 100Compresseur d'air bi-etage et étude de diaphragmes

Le banc PCB100 permet d’étudier le principe de fonctionnement d’un compresseur d’air bi-étagé.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude d’un compresseur à air bi-étagé
  • Calcul de la puissance, du rendement, du travail
  • Etude des échangeurs air-eau
  • Représentation de la compression sur un diagramme T-S, détermination du coefficient polytropique de compression et du rendement isentropique du compresseur
  • Etude des pertes de charges dans des diaphragmes (aspiration et refoulement)
  • Mesure de débits et de pressions
  • Rapport débit-pression
Applications pédagogiques
  • Etude d’un compresseur à air bi-étagé
  • Calcul de la puissance, du rendement, du travail
  • Etude des échangeurs air-eau
  • Représentation de la compression sur un diagramme T-S, détermination du coefficient polytropique de compression et du rendement isentropique du compresseur
  • Etude des pertes de charges dans des diaphragmes (aspiration et refoulement)
  • Mesure de débits et de pressions
  • Rapport débit-pression
Descriptif technique
  • Filtre à air
  • Mesure du débit d’air admission pour diaphragme et manomètre en U
  • Compresseur à piston bi-étagé
  • Construction suivant les normes CE
  • Volume aspiré à traiter : 41 m3/h
  • Pression maximum : 11 bars
  • Moteur électrique par transmission de courroie
  • Puissance : 4 kW
  • Réservoir capacité 270L
  • Echangeur air-eau premier étage
  • Echangeur tubulaire refroidi par eau (échange à contre-courant ou à co-courant)
  • Séparateur d’eau avec purgeur automatique en sortie
  • Echangeur air-eau deuxième étage
  • Identique à celui du premier étage
  • Mesure du débit d’air par diaphragmes
  • Détendeur automatique pour la régulation de pression de sortie (3 bars)
  • Débitmètre à flotteur
  • 3 diaphragmes
  • Vanne de réglage en sortie et silencieux d’échappement
Utilités et dimensions
  • Alimentation électrique : 400 VAC triphasé-50 Hz-20A
  • Type d’alimentation électrique : 3 phases + Neutre + Terre
  • Alimentation en eau : 15 L/min – 3 bars
  • Evacuation d’eau : au niveau du sol
