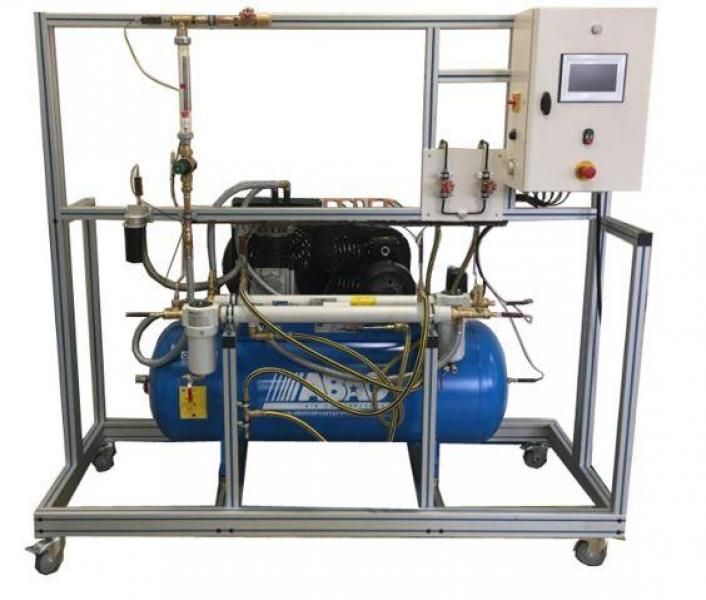

PCB 050Compresseur d'air bi-etage

• Etude d’un compresseur à air bi-étagé
• Calcul de la puissance, du rendement, du travail
• Etude des échangeurs air-eau
• Représentation de la compression sur un diagramme T-S, détermination du coefficient polytropique de compression et du rendement isentropique du compresseur
• Mesure de débits et de pressions
• Rapport débit-pression

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.

• Filtre à air
• Compresseur d’air
  – Compresseur à piston bi-étagé
  – Construction suivant les normes CE
  – Volume aspiré à traiter : 41 m3/h
  – Pression maximum : 10 bars
  – Moteur électrique par transmission de courroie
  – Puissance : 4 kW
  – Réservoir capacité 270L
• Echangeur air-eau premier étage
  – Echangeur tubulaire refroidi par eau (échange à contre-courant ou à co-courant)
  – Séparateur d’eau avec vanne de purge manuelle
• Echangeur air-eau deuxième étage
  – Identique à celui du premier étage
• Mesure du débit d’air
  – Détendeur pour la régulation de pression de sortie (3 bars)
  – Débitmètre à flotteur
  – Vanne de réglage en sortie et silencieux d’échappement
  6. Instrumentation
  – Onze capteurs de température d’air et d’eau en différents points de l’installation lue sur un écran tactile
  – Cinq capteurs de pression (à l’aspiration et au refoulement de chaque étage par exemple)
  – Soupapes de sécurité
  – Un débitmètre d’air à flotteur
  – Deux capteurs de débit d’eau de refroidissement
  – Un wattmètre pour mesurer la puissance électrique
  – Ecran tactile 7" d’affichage des données

• Alimentation électrique : 400 VAC – 50 Hz – 10 A
• Type d’alimentation électrique : 3 phases + Neutre + Terre
• Alimentation en eau : 15 L/min – 3 bars
• Evacuation d’eau : au niveau du sol
• Dimensions: (LxlxH mm): 2100 x 800 x 1950
• Poids (Kg): 300
